ProtaStructure là một giải pháp BIM kết cấu dành cho các kỹ sư kết cấu để lập mô hình, phân tích và thiết kế các tòa nhà một cách nhanh chóng và chính xác.
“ProtaStructure is an innovative structural BIM solution for structural engineers to model, analyze and design buildings quickly and accurately.”
Trong công tác thiết kế kết cấu bê tông cốt thép cho công trình xây dựng. Protastructure thực hiện việc mô hình hóa, phần tích thiết kế, lập báo cáo và triển khai bản vẽ chi tiết trên cùng một mô hình duy nhất (việc triển khai kết hợp với với Protadetailing)
- Mô hình hóa: Mô hình chi tiết móng: Móng đơn, móng băng, móng bè, móng cọc…. Các hạng mục phần thân công trình: Cột, dầm, sàn, vách…
- Phân tích: Phân tích 3D FE, xây dựng theo giai đoạn và thiết kế địa chấn, nền móng và kiểm tra cắt, chọc thủng để nhanh chóng đưa ra kết quả.
- Thiết kế: Tự động hóa trong công tác thiết kế và bố trí cốt thép các bộ phận kết cấu công trình: Cột, dầm, sàn, vách…Thông qua sực chịu tải và hệ số của nền đất chương trình tự động thiết kế và bố trí chi tiết kết kết móng đơn, móng băng, móng bè và móng cọc. Riêng đối với móng cọc việc xác đinh sức chịu tải của của cọc đơn thông qua mô hình các lớp đất với thông số đầu vào là chỉ số SPT
- Lập báo cáo: Chương trình tự động lập thuyết minh báo cáo với số liệu đầu vào, số liệu thiết kế, các biều đồ, kết quả kiểm tra…. Ví dụ: Thuyết minh tính toán: Cột, dầm, sàn…

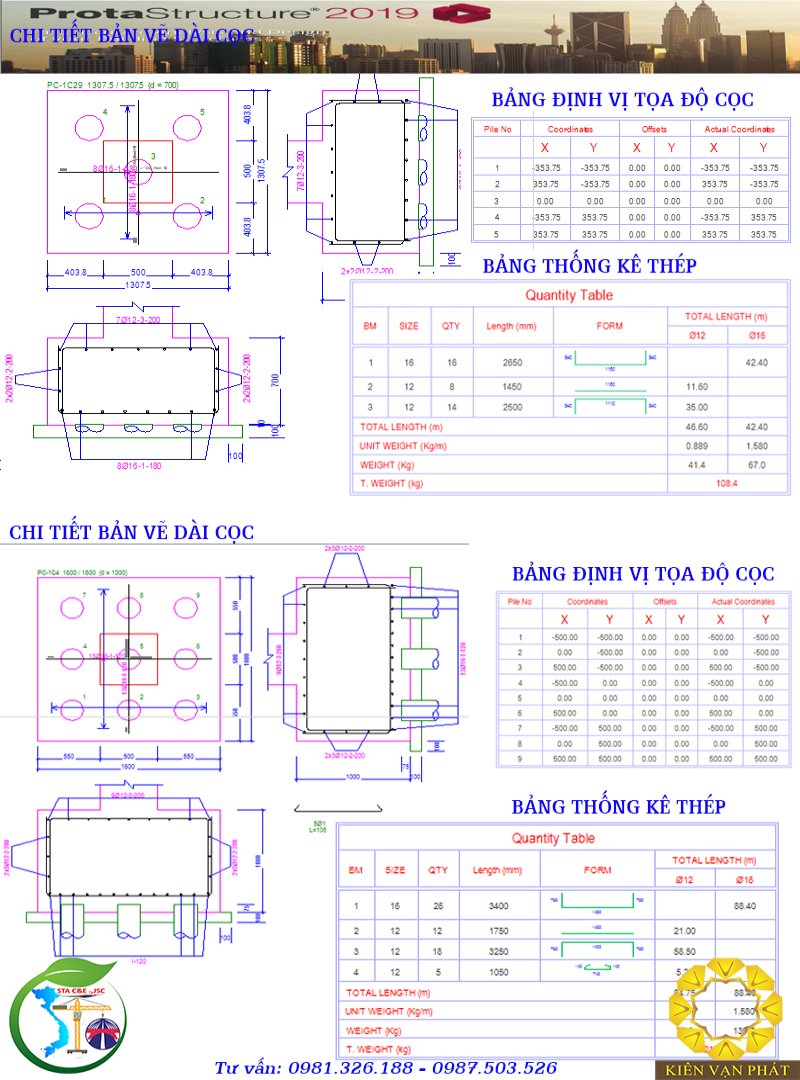

- Bản vẽ chi tiết: Kết hợp với Protadetail triển khai chi tiết bản vẽ kết cấu: mặt bằng, mặt cắt, bảng thông kê chi tiết thép…

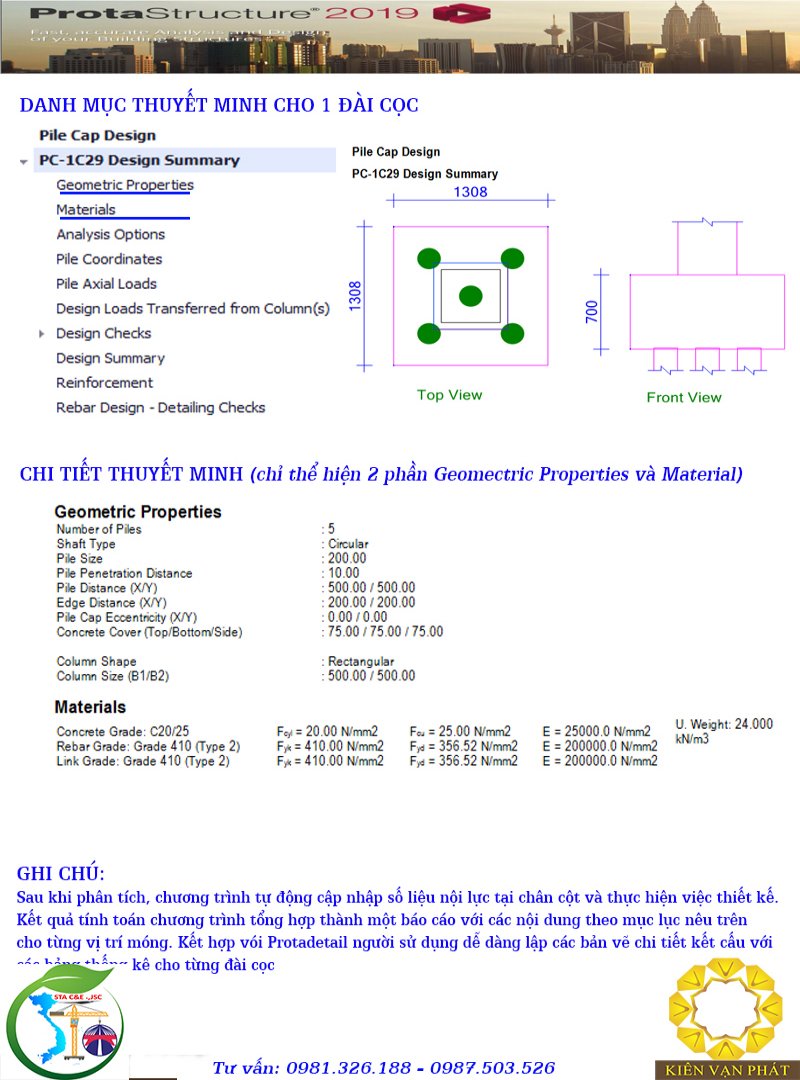

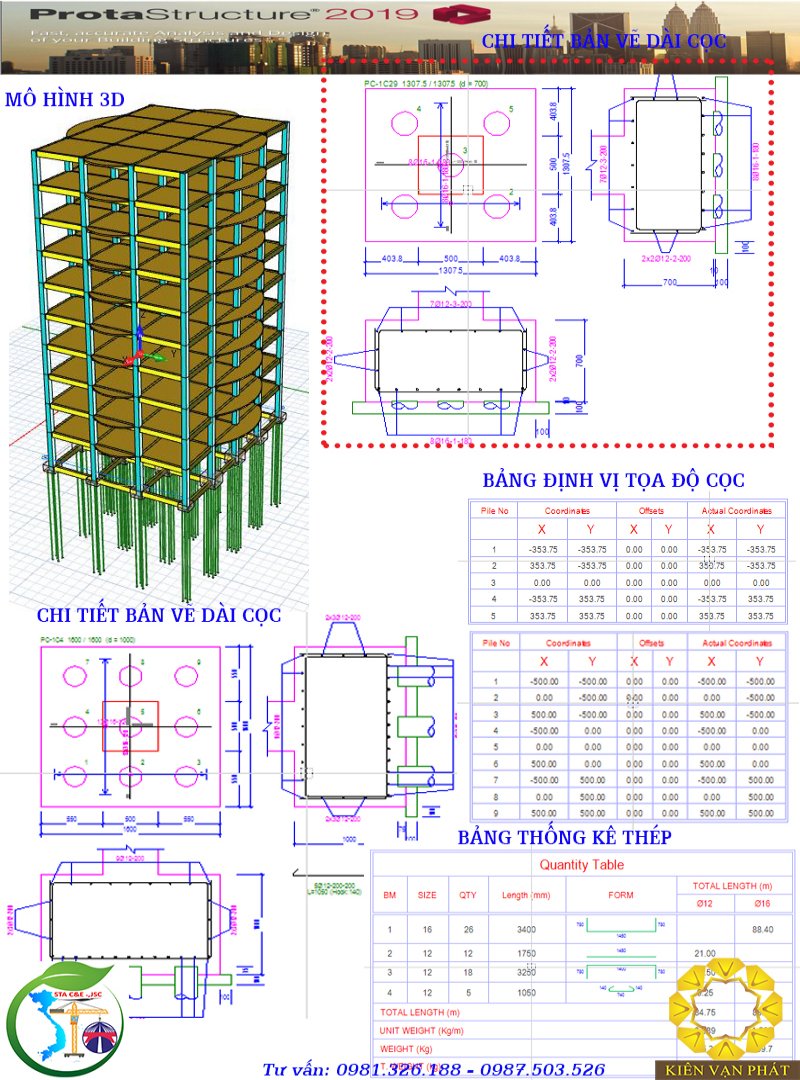

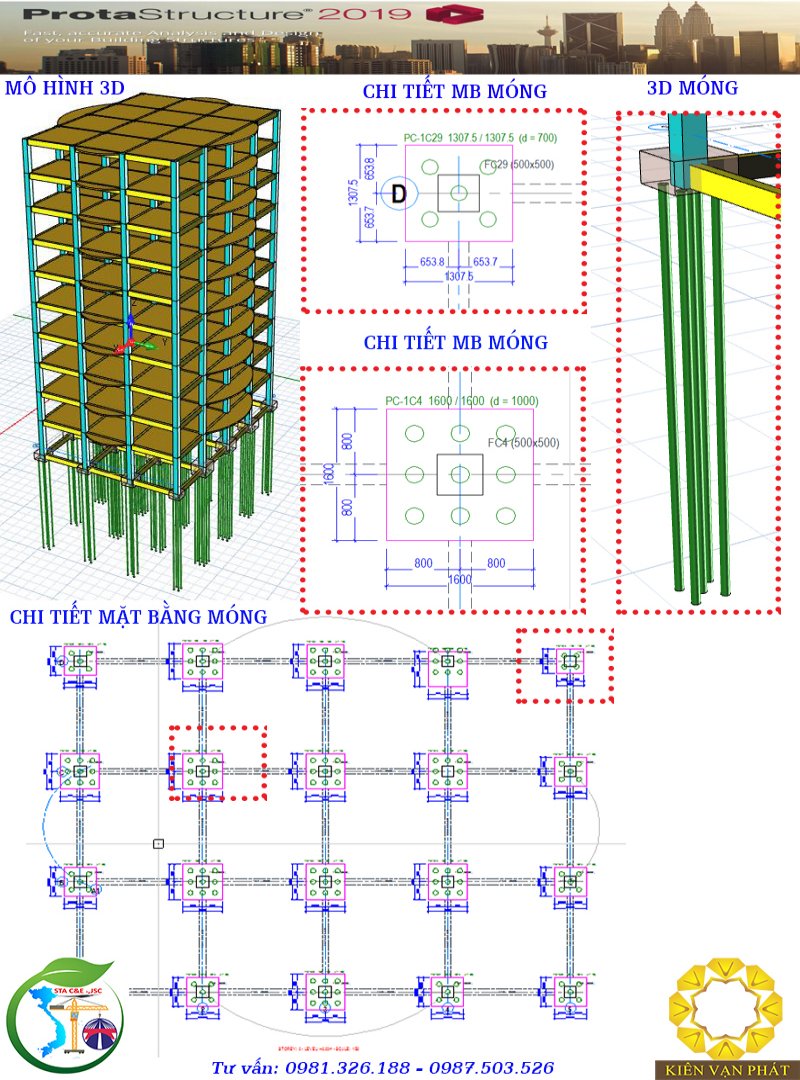

Một số hình ảnh của chương trình khi thiết kế.
